Utility-pv-oplossing

Sigenergy-oplossing voor nuts-PV

Ultieme LCOE | Veilig & Betrouwbaar | Geoptimaliseerd O&M

De utility-oplossing van Sigenergy is ontworpen om de projectwaarde onder uiteenlopende locatie- en netomstandigheden te maximaliseren. Met de focus op optimalisatie van de LCOE, systeem betrouwbaarheid en intelligent O&M maakt deze oplossing stabiele werking, lagere systeemkosten en een hoger langetermijnrendement gedurende de volledige levenscyclus van het project mogelijk.

Ultieme LCOE

Vanuit een systeemgericht ontwerpdoel zijn Sigen PV-omvormers ontwikkeld om traditionele vermogenslimieten van omvormers te doorbreken en tegelijkertijd upgrades van de AC- en DC-spanning op systeemniveau mogelijk te maken.

Door een echte stringomvormerarchitectuur te combineren met een geavanceerd multi-MPPT-ontwerp, pakt deze oplossing problemen met mismatch tussen PV-strings aan. Het ontwerp maakt een hogere energieopbrengst mogelijk en verlaagt de initiële kapitaalkosten van grootschalige PV-systemen aanzienlijk.

Ontwerp voor leidende lange tekenreeksen

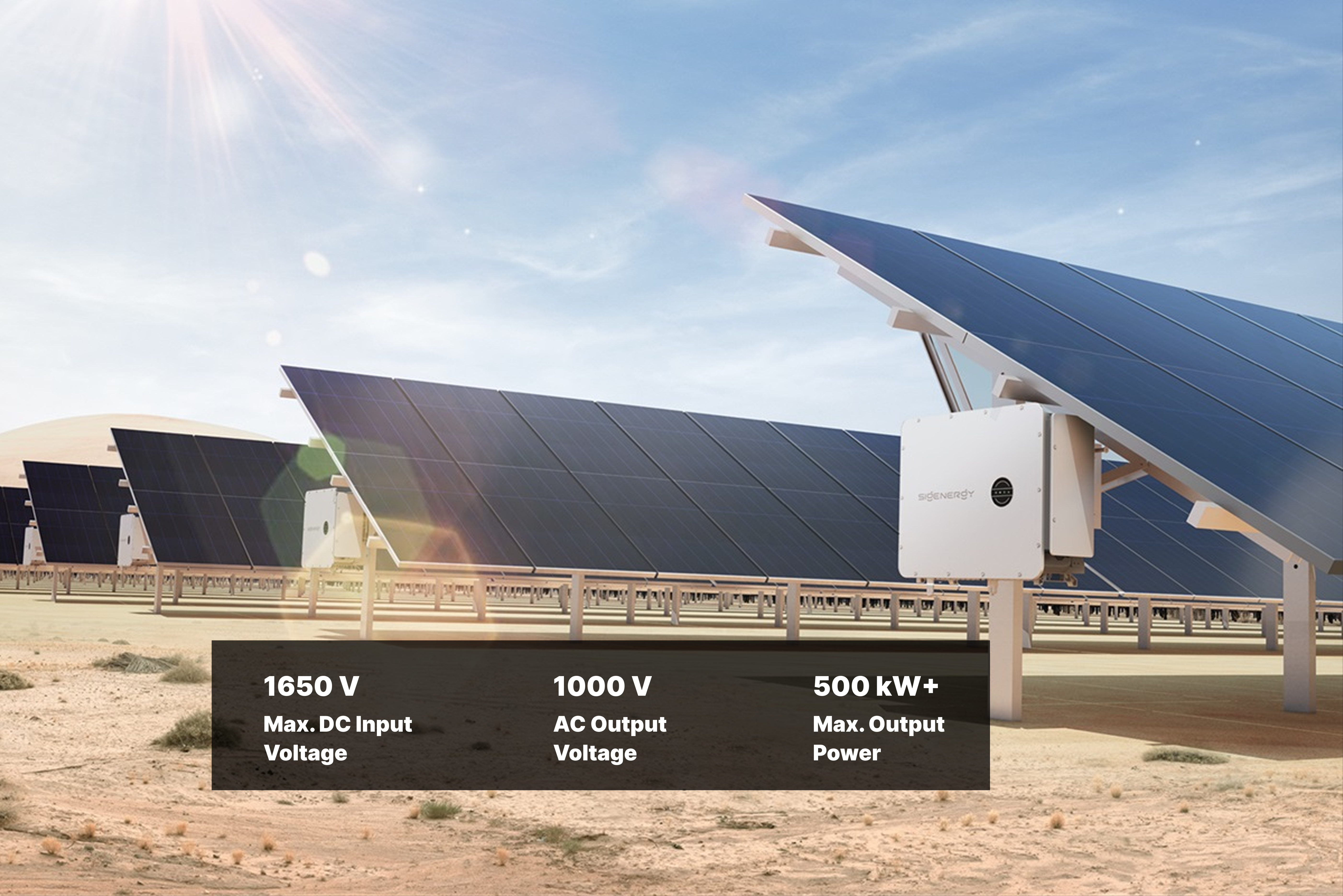

1650 V max. DC-ingangsspanning

Korte tekenreeks

28 PV-modules per string
32 Strings per omvormer

Lange tekenreeks

30 PV-modules per string
32 Strings per omvormer
5.09% Minder gebruik van DC-kabels

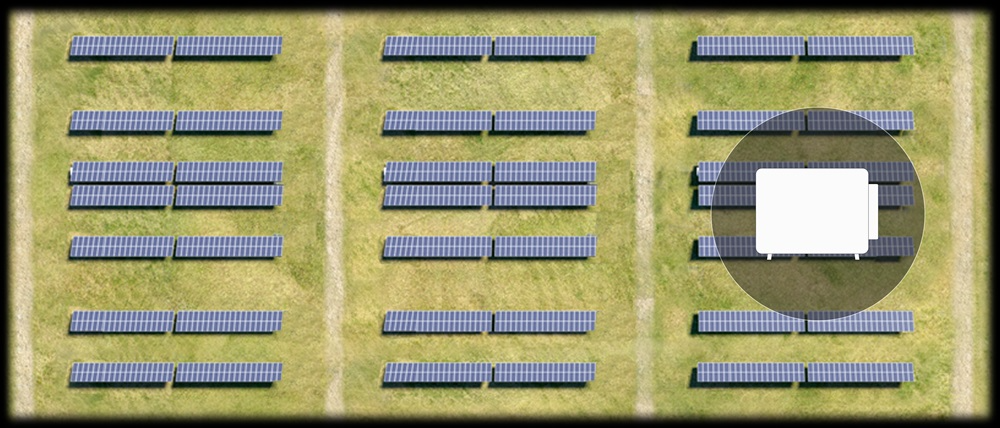

Toonaangevend ontwerp voor grote blokken

500 kW+ maximaal uitgangsvermogen

1000 V AC-uitgangsspanning

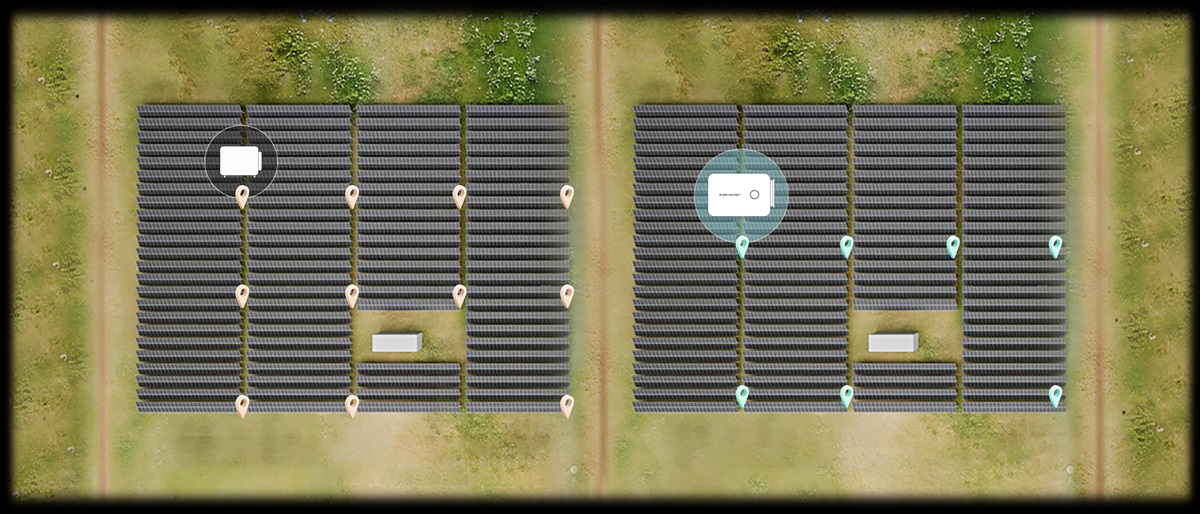

3.22 MW-standaardblok

In vergelijking met het blok met omvormers van 300 kW+ is de apparatuur met 36% verminderd en de bekabeling aan de AC-zijde met 35%

5,06 MW-standaardblok

Met een grotere blokarchitectuur worden de BOS-kosten verder verlaagd. Voor een installatie van 100 MW kan een blok van 5 MW+ de BOS-kosten met 47,9% verlagen ten opzichte van een configuratie met blokken van 3 MW+.*

*De BOS-kosten worden in specifieke scenario's gemeten

True-stringomvormer met Multi-MPPT-ontwerp

18 Sigen PV 500H1-MPPT's

2 PV-strings per MPPT

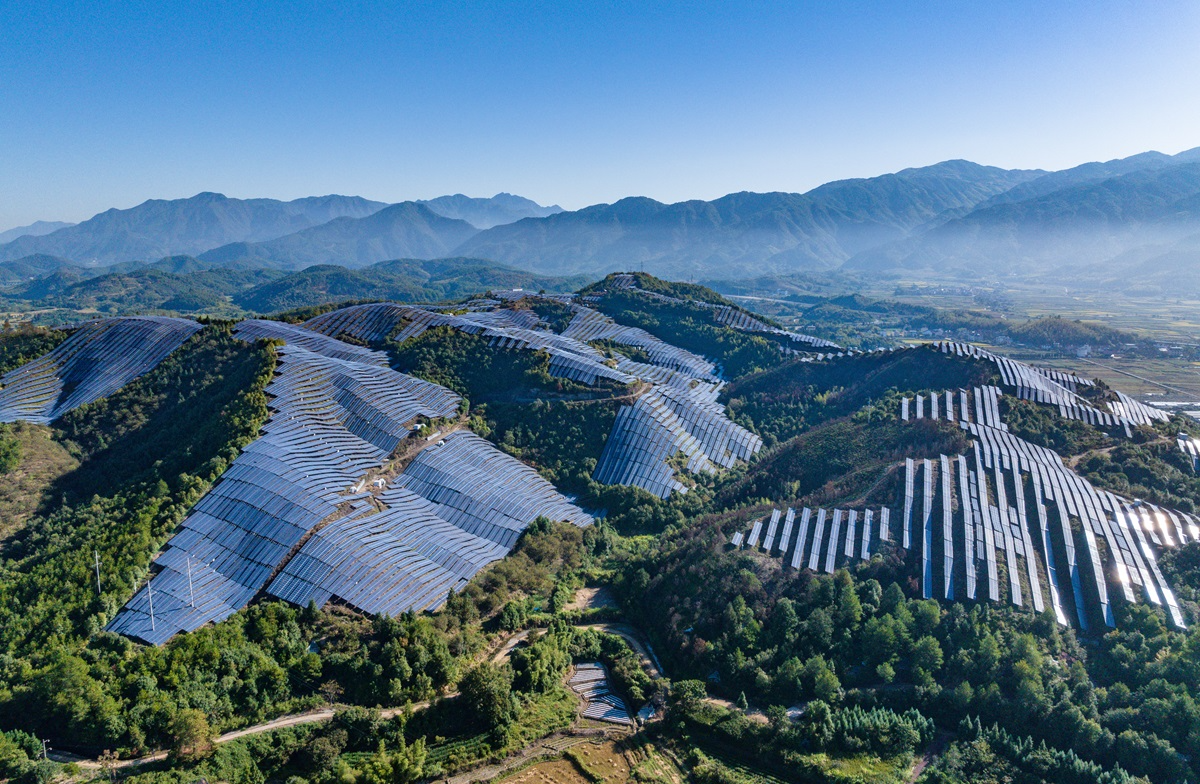

Complex terrein

Multi-MPPT-ontwerp, geschikt voor diverse toepassingsscenario's

~1,5%* hoger rendement

Bestand tegen verkeerde oriëntatie

Bestand tegen schaduw tussen rijen

Bestand tegen schaduw aan de rand

*De gegevens zijn gebaseerd op gecontroleerde simulatieomstandigheden. Werkelijke resultaten kunnen variëren door verschillen in producten, softwareversies, gebruiksomstandigheden en omgevingsfactoren. Raadpleeg de werkelijke omstandigheden.

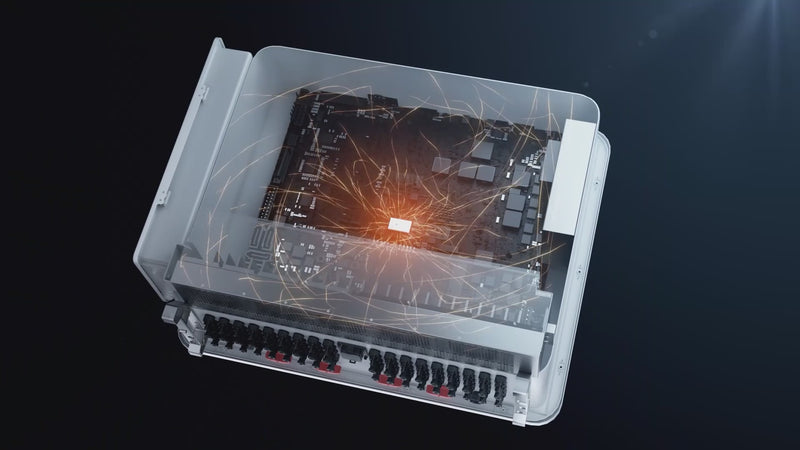

Geüpgradede kernarchitectuur

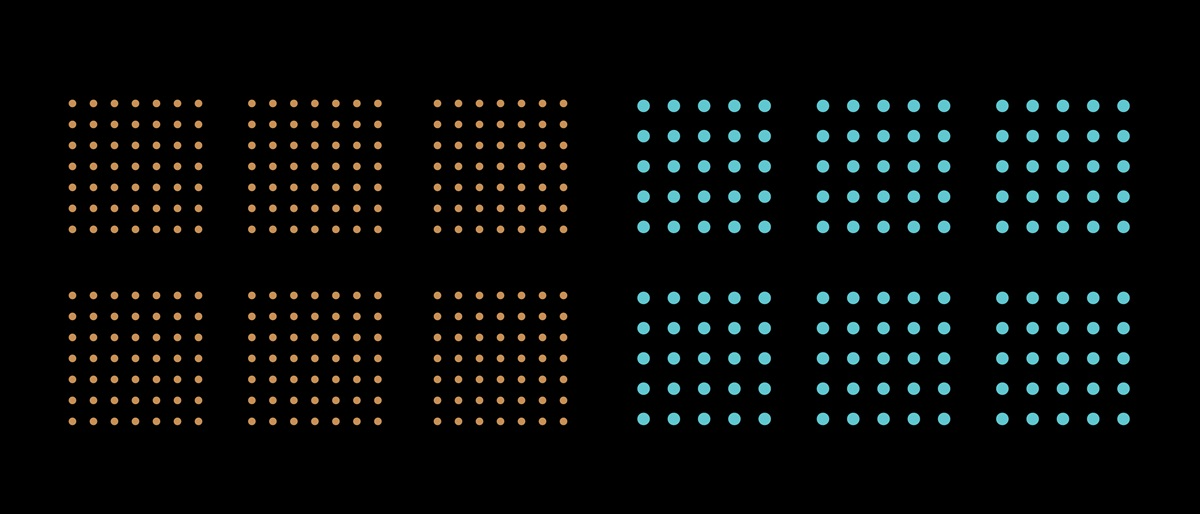

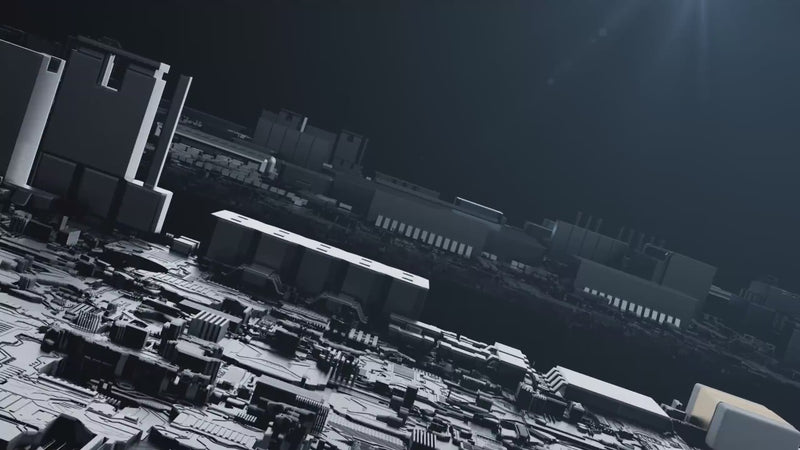

Innovatieve SiC-toepassingen

Ontwikkeld met toonaangevende fabrikanten van vermogenscomponenten optimaliseert het ontwerp de module-indeling en het thermische beheer. Vergeleken met conventionele Si-modules is de junctietemperatuur 5-10°C lager, terwijl de spanningscapaciteit 2000 V+ bereikt.

Geüpgradede kernarchitectuur

Geavanceerde thermische regeling

Gerichte luchtstroom, elimineert interne luchtstroominterferentie. Zigzag-warmtewisseling, lagere kamertemperatuur

Veilig en betrouwbaar

Uitgebreide foutbewaking en -beveiliging aan de DC-zijde vormen een actief veiligheidssysteem met meerdere beschermingslagen. Door snelle detectie en reactie worden risico's op elektrische storingen geminimaliseerd, wat de algehele veiligheid en betrouwbaarheid van de installatie verhoogt.

Het systeem is ontworpen voor extreme omstandigheden, waaronder buitenomgevingen, zoutsproei en zandstormen, en biedt een uitstekende bestendigheid tegen omgevingsinvloeden en stabiele prestaties. Zo wordt een langdurige, betrouwbare werking van grootschalige zonnecentrales gegarandeerd.

Volledige dekking van storingen aan de DC-zijde

Een end-to-endbeveiligingssysteem opzetten

AFCI* op nutsniveau

Het systeem beschikt over een foutdetectiebereik tot 500 m en kan zowel lange als korte stringconfiguraties ondersteunen, waardoor het geschikt is voor fotovoltaïsche energiecentrales van verschillende schaalgroottes. Zodra een boogfout wordt gedetecteerd, identificeert en schakelt het systeem deze snel uit, waardoor aanhoudende vlamboogverbranding effectief wordt onderdrukt en brandgevaar wordt beperkt.

* AFCI is optioneel.

Bescherming tegen omgekeerde polariteit

Het systeem maakt gebruik van een architectuurontwerp met twee strings per MPPT. Bij abnormale bedradingsomstandigheden, zoals een omgekeerde aansluiting binnen een string, resulteert de beperkte circuitstroom in een kleinere foutstroom, waardoor het risico op aanzienlijke stroompieken of aanhoudende vonkvorming wordt geminimaliseerd. Dit ontwerp vermindert elektrische en thermische gevaren onder abnormale bedrijfsomstandigheden en verhoogt de operationele veiligheid en betrouwbaarheid van het systeem.

Temperatuurdetectie van de PV-terminal

De AC/DC-aansluitingen zijn op de printplaat bevestigd, wat de nauwkeurigheid van de temperatuurbemonstering verbetert en een gevoelige detectie van temperatuurstijgingen in een vroeg stadium mogelijk maakt. Het systeem maakt gebruik van drietrapsbeveiliging op basis van drempelwaarden voor temperatuurstijging en criteria voor de veranderingssnelheid, waardoor onnodige uitschakelingen worden voorkomen, de veiligheid wordt gewaarborgd en de beschikbaarheid van de energiecentrale wordt verbeterd.

Hogere betrouwbaarheid

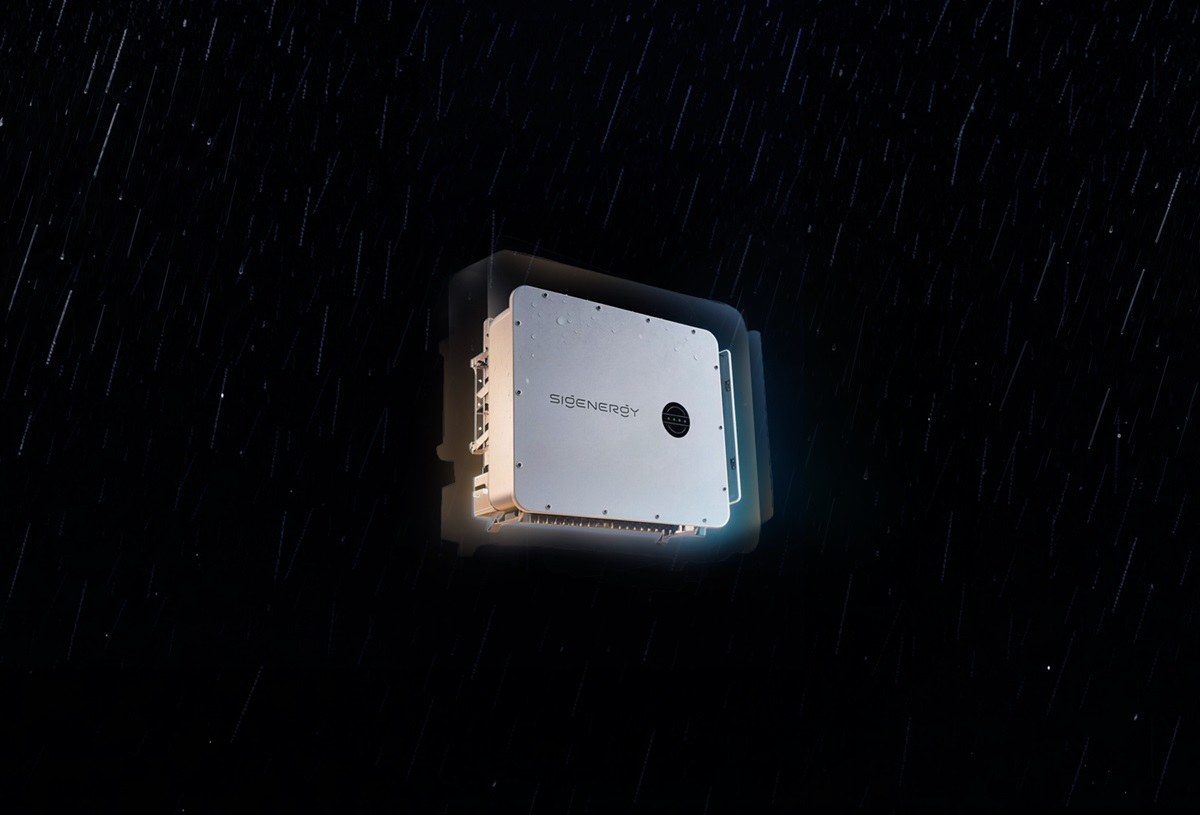

Ontworpen om alle omgevingen te domineren

IP66

Ontwerp met twee compartimenten en uitstekende stof- en waterdichtheid, voor een stabiele werking in complexe en zware buitenomgevingen zoals wind, zand, regen en sneeuw.

C5-H*

Een anticorrosiecoating zorgt voor langdurige structurele stabiliteit en betrouwbaarheid in veeleisende corrosieve omgevingen, zoals omgevingen met veel zoutsproeiing en een hoge luchtvochtigheid.

* C5-H is optioneel.

Type I+II*

Bliksembeveiliging aan de DC-zijde van type I+II, bestand tegen directe blikseminslagen of krachtige bliksemstoten, waardoor de bedrijfsveiligheid van apparatuur in onweersomstandigheden effectief wordt verbeterd.

* TYPE I+II is optioneel.

Geoptimaliseerd O&M

Door middel van intelligente monitoring, data-analyse en mogelijkheden voor diagnose op afstand worden een nauwkeurige beoordeling van de apparatuurconditie en een snelle identificatie van storingen gerealiseerd, waardoor de efficiëntie van de operationele respons en de snelheid van probleemoplossing worden verbeterd.

Met datagestuurd beheer als kern bereiken elektriciteitscentrales een efficiënter en verfijnder operationeel beheer, waardoor de operationele efficiëntie en de langetermijnopbrengsten uit elektriciteitsopwekking voortdurend worden verbeterd.

Uitdaging 1 Veel apparaten, trage positionering

Geotagging

In de mySigen-app is een positioneringskaart beschikbaar met geregistreerde omvormergegevens, waarmee omvormers snel kunnen worden gelokaliseerd.

Nauwkeurige positionering, vermijd onnodige omwegen.

Uitdaging 2 Moeilijkheden bij het verhelpen van storingen

ISO-storingslokalisatie op MPPT-niveau

Multi-MPPT-ontwerp voor een nauwkeurigere foutlokalisatie; bij isolatiefouten hoeven slechts twee strings te worden geïnspecteerd.

Snelle detectie, waardoor storingen 15 keer sneller kunnen worden verholpen.

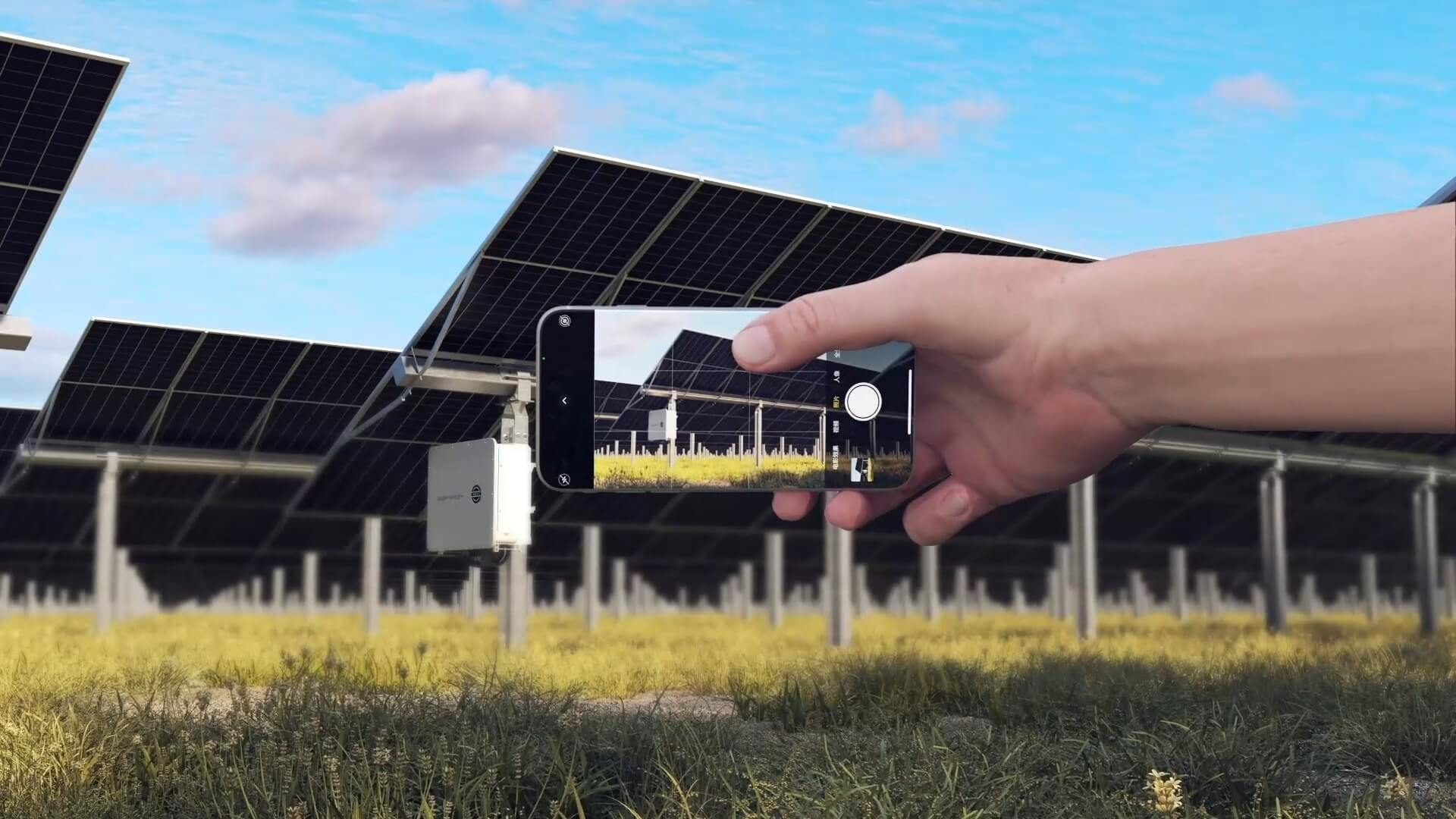

Uitdaging 3 O&M-beheer blijkt vaak lastig

Check-in-inspecties

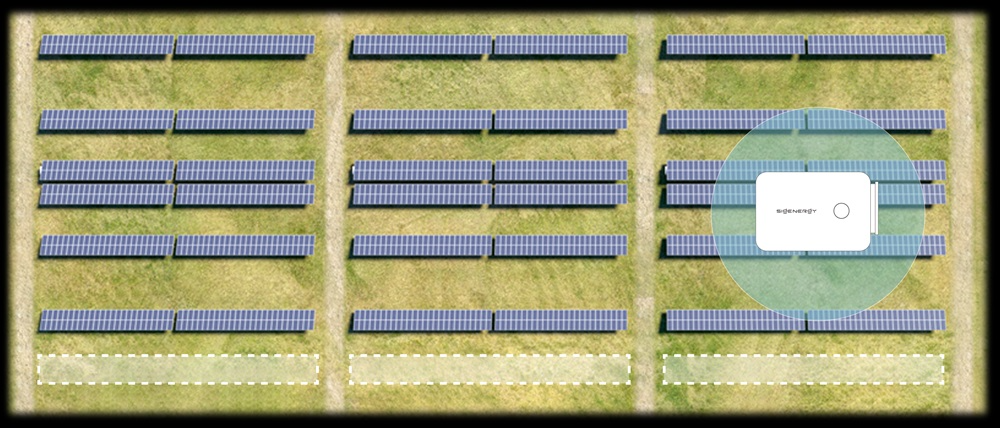

De mySigen-app integreert een check-infunctie op basis van nabijheid, waarmee verificatie binnen een bereik van 3-5 meter van omvormers mogelijk is om de efficiëntie van het beheer van personeelsbeoordelingen te verbeteren.

Precisiebeheer, efficiëntie gewaarborgd.
